Rechteckiger Messblocksatz

Eigenschaften der Mitutoyo-Messblöcke

Mitutoyo bietet drei Arten von Endmaßen als Längennormale an: rechteckige Endmaße aus Stahl, rechteckige Endmaße aus Keramik (Keramikblöcke) und quadratische Endmaße aus Stahl. Zusätzlich sind hochfeste rechteckige und quadratische Schutzblöcke aus Wolframkarbid erhältlich. Die Präzisionsendmaße von Mitutoyo sind in verschiedenen Güteklassen verfügbar, um den unterschiedlichen Anforderungen hinsichtlich Arbeitsbedingungen, Umgebung und Anwendung gerecht zu werden.

Genauigkeit

Als Hersteller von Präzisionslängenmessgeräten verfügt Mitutoyo über eine von der japanischen Regierung anerkannte Kalibrierlabor-Akkreditierung. Dies gewährleistet die Genauigkeit seiner Endmaße durch Rückführbarkeit auf das Messmanagementzentrum des Nationalen Instituts für fortgeschrittene Industrie- und Wissenschaftstechnologie (AIST) in Japan.

Wringing Property

Die Präzisionsläpptechnologie zählt zu den Spezialitäten von Mitutoyo. Dank der Entwicklung fortschrittlicher Läpptechniken seit über einem halben Jahrhundert gewährleistet Mitutoyo, dass seine Endmaße eine hervorragende Planheit und Oberflächenrauheit aufweisen, was zu idealen Abrolleigenschaften führt.

Verschleißfestigkeit und Dimensionsstabilität

Die Endmaße bestehen aus hochkohlenstoffhaltigem, hochchromhaltigem Stahl, der alle erforderlichen Materialeigenschaften erfüllt. Mitutoyos herausragende Wärmebehandlungstechnologie für Stahlendmaße, die wiederholte Temperaturzyklen umfasst, erzielt sowohl optimale Verschleißfestigkeit als auch minimale Längenänderung im Laufe der Zeit.

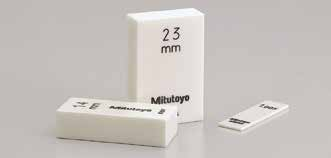

Keramische Endmaße

Keramische Endmaße, die aus keramischen Werkstoffen mit hervorragender Oberflächenglätte und unter Anwendung der hochpräzisen Verarbeitungstechnologie von Mitutoyo hergestellt werden, lösen Probleme, die mit Endmaßen aus Stahl nicht gelöst werden können.

1. Korrosionsbeständigkeit

   Bei normaler Handhabung (z. B. Berührung mit den Fingern) sind keine Korrosionsschutzmaßnahmen erforderlich, was Wartung und Lagerung vereinfacht.




2. Keine Gratbildung durch unsachgemäße Handhabung

   Keramische Messblöcke sind aufgrund ihrer hohen Härte kratzfest und resistent gegen Gratbildung. Sollte sich dennoch ein Grat bilden, lässt er sich problemlos mit einem Aluminium-Keramik-Schleifstein (Ceraston oder Arkansas-Stein) entfernen.




3. Verschleißfestigkeit

   Die Verschleißfestigkeit von Keramik-Endmaßen ist zehnmal höher als die von Stahl-Endmaßen. (Basierend auf einem Vergleich mit vergleichbaren Produkten von Mitutoyo.)

■ Auswahl des Messblocks

• Wählen Sie einen Endmaßsatz entsprechend dem benötigten Messbereich. Verwenden Sie für größere Längen einen oder mehrere lange Endmaßsätze.




• Es können Endmaße mit dem geringsten Stufenunterschied ausgewählt werden. Bei verschleißanfälligem Werkstückmaterial können an beiden Enden der Endmaße Schutzblöcke angebracht und diese wiederverwendet werden.




• Wählt man einen großen Satz von Kombinationsendmaßen, lässt sich die Anzahl der für eine bestimmte Länge benötigten Endmaße durch die Verwendung unterschiedlicher Kombinationen reduzieren. Da sich der normale Verschleiß auf mehr Endmaße verteilt, kann die Genauigkeit des Satzes erhöht werden.




• Es sind Endmaßsätze speziell für die Mikrometer- und Messschieberprüfung erhältlich (siehe Seite 01-11 für Details).




• Wird eine einzelne Länge wiederholt verwendet, empfiehlt sich der Kauf einzelner Endmaße (siehe Seiten 01-13, 01-14, 01-21 für Details).




• Sonderanfertigungen mit anderen Kombinationen als den Standard-Mitutoyo-Sets sind auf Anfrage erhältlich. Bitte geben Sie bei der Bestellung an, ob ein Aufbewahrungskoffer benötigt wird. Für Endmaße nach US-amerikanischen oder anderen Normen kontaktieren Sie bitte Mitutoyo. Im Jahr 2002 wurde die US-Bundesnorm für Endmaße durch ASME B89.1.9 ersetzt. Weitere Informationen erhalten Sie bei Ihrer lokalen Mitutoyo-Niederlassung.




• 2-mm-Hauptendmaße mit einer minimalen Schrittweite von 2 mm sind einfacher zu handhaben als 1-mm-Hauptendmaße.




• Alle Mitutoyo-Endmaße, ob als Set oder einzeln, werden mit einem Kalibrierungszertifikat geliefert.




■ Noten und Bewerbungen

Zur Auswahl der Endmaßklasse für die Anwendung kann die folgende Tabelle herangezogen werden (gemäß DIN 861, JIS B 7506).

■ Kombinationen von Messbausteinen erstellen

Beachten Sie beim Zusammenstellen von Lehrenblockkombinationen folgende Punkte:

1. Verwenden Sie die dicksten Blöcke und die geringstmögliche Anzahl an Blöcken, um die vorgegebene Länge zu erreichen.




2. Zuerst werden Blöcke ausgewählt, die die kleinste Ziffernanforderung erfüllen. Anschließend werden größere Ziffern verwendet, bis die erforderliche Länge erreicht ist.




3. Der ganzzahlige Längenanteil lässt sich oft durch verschiedene Kombinationen realisieren. Um den Verschleiß zu minimieren, sollten nicht immer dieselben Blöcke verwendet werden.




Kombinationsbeispiele:

Erforderliche Länge = 45,6785 mm

• 1-mm-Messblocksatz




• 1,0005




• 1,008




• 1.17




• 17,5




• 25




• Gesamt: 45,6785 mm




• 2-mm-Master-Messblocksatz




• 2,0005




• 2.008




• 2.17




• 14,5




• 25




• Gesamt: 45,6785 mm




Hinweis: Informationen zu Auswringmethoden finden Sie im Handbuch „Präzisionsmessgeräte – Know-how“ auf Seite 13-28.

Inhalt der rechten Seite:

⑥-① Überlegene Eigenschaften des keramischen Messblockmaterials

Der Unterschied im Wärmeausdehnungskoeffizienten zwischen Keramik- und Stahlmessblöcken beträgt lediglich 1,5 x 10⁻⁶/K.

Der Wärmeausdehnungskoeffizient von Keramik-Endmaßen ist dem von Stahl-Endmaßen sehr ähnlich.

(Grafiktitel):Abweichung der gemessenen Dimension (µm) bei der Messung eines 100 mm langen Werkstücks bei verschiedenen Temperaturen, Vergleich der Ergebnisse von Endmaßen aus unterschiedlichen Materialien mit den Ergebnissen von Endmaßen aus Stahl.

(Die Grafik zeigt die Kurven für Keramik- und Hartmetallblöcke in Abhängigkeit von der Temperatur in °C)

Hohe Widerstandsfähigkeit gegen Fall- und Stoßschäden

Keramische Endmaße gehören zu den widerstandsfähigsten Keramikmaterialien. Sie sind bei normalem Gebrauch sehr schwer zu zerbrechen.

 Merkmale von rechteckigen Endmaßen

1. Eine sichere Klemmung ist durch das Mittelloch möglich.Nach dem Auswuchten der rechteckigen Endmaße können diese mithilfe einer optionalen Zugstange durch das Mittelloch und einer Mutter sicher befestigt werden.




2. Einfache Erstellung eines Höhenstandards.Mit Zubehör wie flachen Ambossen und einem Messblocksockel lässt sich leicht ein hochpräzises Höhennormal herstellen.




3. Einfache Herstellung von speziellen Prüfvorrichtungen.Spezielle Vorrichtungen für die wiederholte Instrumentenprüfung lassen sich einfach und bequem herstellen.




4. Breite Messfläche mit einem Querschnitt von [24,1 x 24,1 mm].Rechteckige Endmaße gewährleisten eine stabile Positionierung sowohl seitlich als auch längs und ermöglichen so verschiedene Anwendungen wie die Positionierung von Schneidwerkzeugen, die Messung von Sinusstabwinkeln, die Messung von Rollenkegeln und die Tiefenmikrometerprüfung.




 Lange Endmaße und ultradünne Endmaße

Mitutoyo bietet außerdem standardmäßige ultradünne Endmaße von 0,10 mm bis 0,99 mm (in Schritten von 0,01 mm) und lange Endmaße bis zu einer Länge von 1000 mm an.
