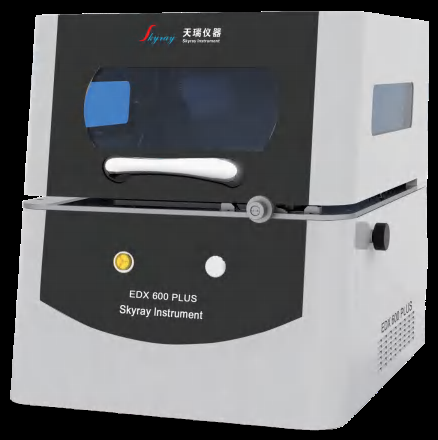

EDX 600 PLUS Röntgenfluoreszenz-Schichtdickenmessgerät

Mit seinem hochauflösenden FAST-SDD-Detektor (140 eV Auflösung) und der Mikrofokus-Röntgenröhre bietet das Gerät eine außergewöhnliche analytische Genauigkeit für Mehrschichtbeschichtungen und komplexe Legierungen. Das Dual-Screen-Display und die Ein-Knopf-Bedienung optimieren den Arbeitsablauf, während der ultrafeine Kollimator (bis zu 0,1 mm) die Messung kleinster Bauteile ermöglicht. Das EDX 600 PLUS erfüllt internationale Standards und bietet unübertroffene Effizienz in der Qualitätskontrolle und Kostenkalkulation für Galvanisierungsprozesse.

Produkteinführung

1. Technischer Überblick

Das EDX 600 PLUS repräsentiert die Spitze der Röntgenfluoreszenztechnologie und wurde speziell für die präzise Schichtdickenmessung und Elementanalyse entwickelt. Aufbauend auf der langjährigen Erfahrung von Skyray Instruments nutzt dieses Gerät eine bahnbrechende Bodenbeleuchtungstechnologie, die traditionelle Analysemethoden revolutioniert. Im Gegensatz zu herkömmlichen Geräten, die eine aufwendige Probenvorbereitung erfordern, liefert das EDX 600 PLUS sofortige und präzise Ergebnisse ohne Flüssigstickstoffverbrauch oder umfangreiche Vorbehandlungsverfahren.

2. Erweiterte Hardwarekonfiguration

Die außergewöhnliche Leistungsfähigkeit des Instruments beruht auf seinen hochentwickelten Hardwarekomponenten. Die importierte Hochleistungs-Mikrofokus-Röntgenröhre gewährleistet eine stabile Signalausgabe, während der fortschrittliche FAST-SDD-Detektor mit einer Auflösung von 140 eV eine beispiellose analytische Präzision ermöglicht. Das Kollimatorsystem bietet bemerkenswerte Flexibilität und unterstützt Konfigurationen von 0,1 mm bis 0,3 mm, wodurch Messungen extrem kleiner Proben mit bisher unerreichter Genauigkeit möglich sind.

Die innovative Dual-Screen-Display-Konfiguration steigert die Betriebseffizienz, da Anwender Messungen per Ein-Knopf-Bedienung durchführen können und gleichzeitig die Proben- und Analysedaten stets im Blick haben. Dieses Design reduziert den Schulungsaufwand für die Bediener erheblich und minimiert potenzielle Fehler bei den Testverfahren.

3. Technische Spezifikationen und Leistung

Das EDX 600 PLUS zeichnet sich durch überragende Leistung in allen wichtigen Parametern aus. Es misst Elemente von Aluminium (¹³Al) bis Uran (⁹²U) mit bemerkenswerter Präzision und ermöglicht die Analyse von Metallbeschichtungen bis zu einer Dicke von 0,005 μm. Der Analysebereich des Geräts reicht von 0,1 % bis 99,9 % mit einer Genauigkeit von besser als 0,5 % und bietet gleichzeitig eine außergewöhnliche Stabilität mit einer Messwiederholgenauigkeit von 0,5 %.

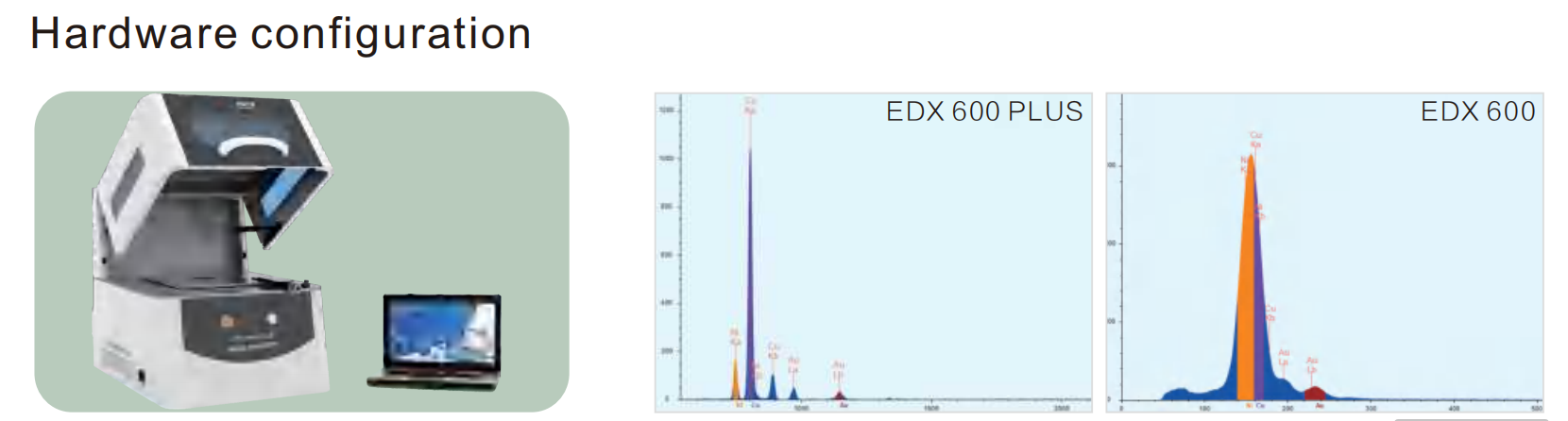

Ein Vergleich mit dem Standardmodell EDX 600 zeigt deutliche Verbesserungen. Die PLUS-Version zeichnet sich durch verbesserte Detektionsleistung, höhere Auflösung und einen erweiterten Analysebereich aus. Der FAST-SDD-Detektor ersetzt den herkömmlichen Proportionalzähler, während die fortschrittliche digitale Mehrkanal-Analysetechnologie DPP (4096 Kanäle) im Vergleich zum vorherigen 1096-Kanal-System überlegene Datenverarbeitungskapazitäten bietet.

4. Anwendungsvielfalt

Das Gerät bedient unterschiedlichste Branchen gleichermaßen kompetent. Im Photovoltaiksektor sichert es die Beschichtungsqualität von Solarkomponenten. Automobilhersteller verlassen sich auf seine Präzision bei der Prüfung kritischer Bauteile, während die Luft- und Raumfahrtindustrie von seiner Fähigkeit profitiert, Spezialbeschichtungen zu analysieren. Die Elektronikindustrie nutzt es zur Qualitätskontrolle von Leiterplatten, insbesondere zur Überprüfung der Goldfingerdicke.

Fallstudien belegen die außergewöhnliche Leistungsfähigkeit des Geräts. Bei der Analyse von ZnNi-Fe-Beschichtungen wurde eine mittlere Schichtdicke von 3,785 μm mit minimaler Standardabweichung (0,034 μm) erreicht. Bei der Prüfung von Goldkontakten auf Leiterplatten maß das Gerät konstant eine Golddicke von ca. 0,867 μm mit bemerkenswerter Stabilität (RSD von 0,87 %) und beweist damit seine Zuverlässigkeit für die Qualitätskontrolle in der Präzisionselektronikfertigung.

5. Designinnovationen und Benutzererfahrung

Das EDX 600 PLUS zeichnet sich durch mehrere bahnbrechende Designmerkmale aus. Die Beleuchtung von unten vereinfacht die Probenplatzierung und die Messvorgänge. Das optimierte Lichtwegdesign reduziert die Streuung des Messstrahls und ermöglicht so die Prüfung kleinerer Bauteile. Die hochauflösende Zoomkamera in Kombination mit hochentwickelten Algorithmen zur Abstandskorrektur erlaubt die präzise Analyse unregelmäßiger Oberflächen, einschließlich konkaver, gewölbter und mit Gewinde versehener Proben.

Das Design der Benutzeroberfläche legt Wert auf hohe Betriebseffizienz. Die Software bietet intuitive Bedienelemente mit mehrsprachiger Unterstützung, darunter chinesische Hinweise neben den Spektrenanzeigen. Die Hardwareüberwachung in Echtzeit gewährleistet Betriebssicherheit und Zuverlässigkeit, während das umfassende Datenmanagementsystem eine effiziente Ergebnisverfolgung und -berichterstattung ermöglicht.

6. Sicherheit und Einhaltung der Vorschriften

Die Sicherheitstechnik erfüllt höchste Standards mit mehrstufigem Schutz. Die hervorstehende Konstruktion der Plattform und der automatische Abschaltmechanismus beim Öffnen gewährleisten die Sicherheit des Bedieners. Strahlenschutz aus Schwermetall und Bleiglas sorgt für eine sichere Betriebsumgebung. Das Gerät entspricht internationalen Sicherheitsstandards und ist nach ISO 9001:2015 zertifiziert, was seine Zuverlässigkeit für industrielle Anwendungen garantiert.

7. Technischer Support und globaler Service

Dank Skyrays globaler Präsenz in 140 Ländern bietet das EDX 600 PLUS umfassende Supportleistungen. Das Unternehmen stellt Installationsanleitungen, Bedienerschulungen und fortlaufenden technischen Support bereit. Mit Service-Hotlines und einem weltweiten Vertriebsnetz erhalten Anwender umgehend Unterstützung für eine optimale Geräteperformance während der gesamten Nutzungsdauer.
