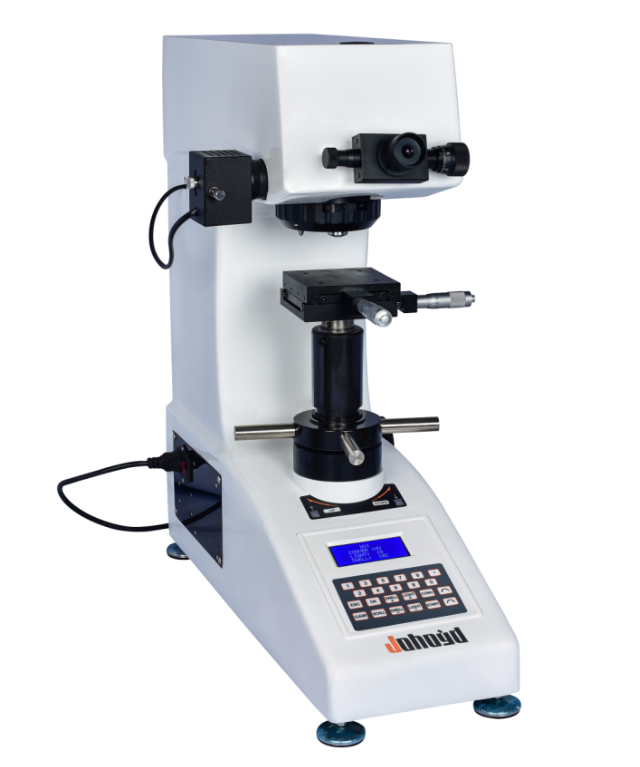

CHV-5 Vickers-Härteprüfgerät
marke JUHUI
Die HERKUNFT der Produkte Shanghai
Die lieferzeit Auf Lager
Die fähigkeit, Unbegrenzter Vorrat
Hochpräzise Vickers-Prüfung mit einem geschlossenen Belastungsregelsystem.
Die manuelle Turmumschaltung ermöglicht einen schnellen Wechsel zwischen Ansicht und Test.
Das intelligente Display zeigt Eindringdaten, Härtewerte, Kräfte und Zählwerte an.
Produktbeschreibung
Das Vickers-Härteprüfgerät CHV-5 ist ein fortschrittliches optisch-mechanisch-elektronisches System mit geschlossener Lastregelung für hochstabile und reproduzierbare Härtemessungen. Das Gerät verfügt über ein hochauflösendes optisches System, zwei optische Kanäle, einstellbare Helligkeit und ein übersichtliches Digitaldisplay. Es ermöglicht die direkte Eingabe der Eindringtiefe und die automatische Berechnung der Härtewerte. Dank seines robusten Gehäuses aus Aluminiumguss, der kratzfesten Beschichtung und der benutzerfreundlichen Oberfläche eignet sich das CHV-5 für Laboranalysen, wärmebehandelte Proben, dünne Metalle, gehärtete Schichten, aufgekohlte Oberflächen, Beschichtungen und spröde, nichtmetallische Werkstoffe wie Keramik und Glas.
Produktvorteile
Das hochwertige optische System ermöglicht helle und scharfe Bilder und kann als einfaches Mikroskop zur Mikrostrukturbeobachtung eingesetzt werden.
Das industrielle Anzeigefeld zeigt Härteskala, Kraft, Eindringtiefe, Verweilzeit, Prüfzähler und umgerechnete Skalen an.
Das Gehäuse aus Aluminiumguss gewährleistet Formstabilität, Langlebigkeit sowie Widerstandsfähigkeit gegen Verformung und Kratzer.
Unterstützt die manuelle Umschaltung des Messturms für schnelle Übergänge zwischen Beobachtungs-, Test- und Messpunkten.
Das geschlossene Belastungssystem sorgt für eine präzise Prüfkraft im gesamten Bereich von HV0,1 bis HV5 und verbessert so die Wiederholbarkeit.
Zwei optische Kanäle (Okular + CCD-Kamera) ermöglichen gleichzeitiges Betrachten und Messen ohne Umschalten der Strahlengänge.
Unterstützt HV- und HK-Testmodi, automatisches Laden, einstellbare Verweilzeit (1–98 s) und Messung bis zu 9999 HV.
Anwendungsbereich
Stahl, Nichteisenmetalle, Metallfolien, dünne Platten und aufgekohlte Schichten
Nitridschichten, gehärtete Oberflächen, Beschichtungen, galvanisierte Schichten
Keramik, Glas, Scheiben und spröde Materialien
Mikrostrukturprüfung und Härtebewertung nach Wärmebehandlung
Technische Parameter
| Parameter | Wert |
|---|---|
| Härteskalen | HV0,1–HV5 |
| Anzeige | Härtewert, Diagonalenlänge (D1/D2), Verweilzeit, Anzahl |
| Testkräfte | 0,1 / 0,2 / 0,3 / 0,5 / 1 / 2 / 2,5 / 3 / 5 kgf |
| Testmodi | HV / HK |
| Turmumschaltung | Handbuch |
| Ziele | 10×, 40× |
| Messvergrößerung | 100×, 400× |
| Messbereich | 200 μm |
| Auflösung | 0,25 μm |
| Ladesystem | Automatisch (Laden / Halten / Entladen) |
| Verweilzeit | 1–98 s |
| Optische Kanäle | Dual (Okular + CCD-Kamera) |
| Härtebereich | 5–9999 PS |
| XY-Stadium | 100 × 100 mm, Verfahrweg 25 × 25 mm, minimale Ablesbarkeit 0,01 mm |
| Maximale Probenhöhe | 165 mm |
| Maximale Probenbreite | 130 mm |
| Stromversorgung | Wechselstrom 220 V / 50 Hz |
| Abmessungen | 585 × 200 × 630 mm |
| Gewicht | 42 kg |
Standardzubehör
| Artikel | Menge |
|---|---|
| Haupteinheit | 1 |
| Kreuztesttabelle | 1 |
| Flacher Spanntisch | 1 |
| Nivellierschrauben | 4 |
| Stromkabel | 1 |
| 10× Messokular | 1 |
| Vickers-Härteblöcke | 2 |
| 2A-Sicherungen | 2 |
| Zertifikat | 1 |
| Benutzerhandbuch | 1 |
Hinweis: Zur Vermeidung menschlicher Fehler, zur Ermöglichung einer computergestützten Bedienung, zur Steigerung der Effizienz und zur Erzielung einer höheren Präzision ist eine Messsoftware für Härteprüfgeräte als optionales Zubehör erhältlich.
